Amplifier yang rancangan aslinya dari lazycat (salah satu member forum diyaudio.com) ini cukup hits di kalangan para DIY audio selain chipamp gainclone series dari natsemi.
Pada dasarnya VSSA adalah current feedback amplifier (CFA) yaitu amplifier dengan umpan balik arus. Kelebihan ampli dengan topologi CFA adalah bandwidth yang besar dan slewrate yang tinggi. Sedangkan kekurangannya adalah PSSR (Power Supply Rejection Ratio) yang cukup rendah, sehingga ampli CFA cukup sensitif dengan power supply yang jelek, jadi pastikan anda menggunakan rangkaian power supply yang bagus untuk VSSA.
Sebenarnya VSSA memiliki banyak versi skema rangkaian yang digunakan. Saya menggunakan skema dari shaan (salah satu member diyaudio juga) yaitu peeceebee v3, alasannya karena desainnya simpel dan komponen yang digunakan masih tergolong pasaran, mungkin hanya mosfet 2SK1058/2SJ162 yang harganya lumayan (lumayan bikin kantong jebol 😝).
Rancangan asli VSSA dari LazyCat menggunakan transistor VAS yang ber-fT tinggi, seperti KSC3503-KSA1381 dan katanya hasilnya lebih baik, saya sendiri akan merakit dengan transistor BD terlebih dahulu, lalu menggantinya dengan KSC dan akan saya bandingkan hasilnya. Secara teori, transistor ber-fT tinggi dapat mengurangi cacat suara pada amplifier.
 |
| Skema VSSA PeeCeeBee v3, sumber: https://www.diyaudio.com/forums/solid-state/231662-peeceebee-219.html#post4927362 |
 |
| Beberapa komponen saya lakukan penyesuaian (sedikit revisi dari PCB yang ada di thumbnail) |
 |

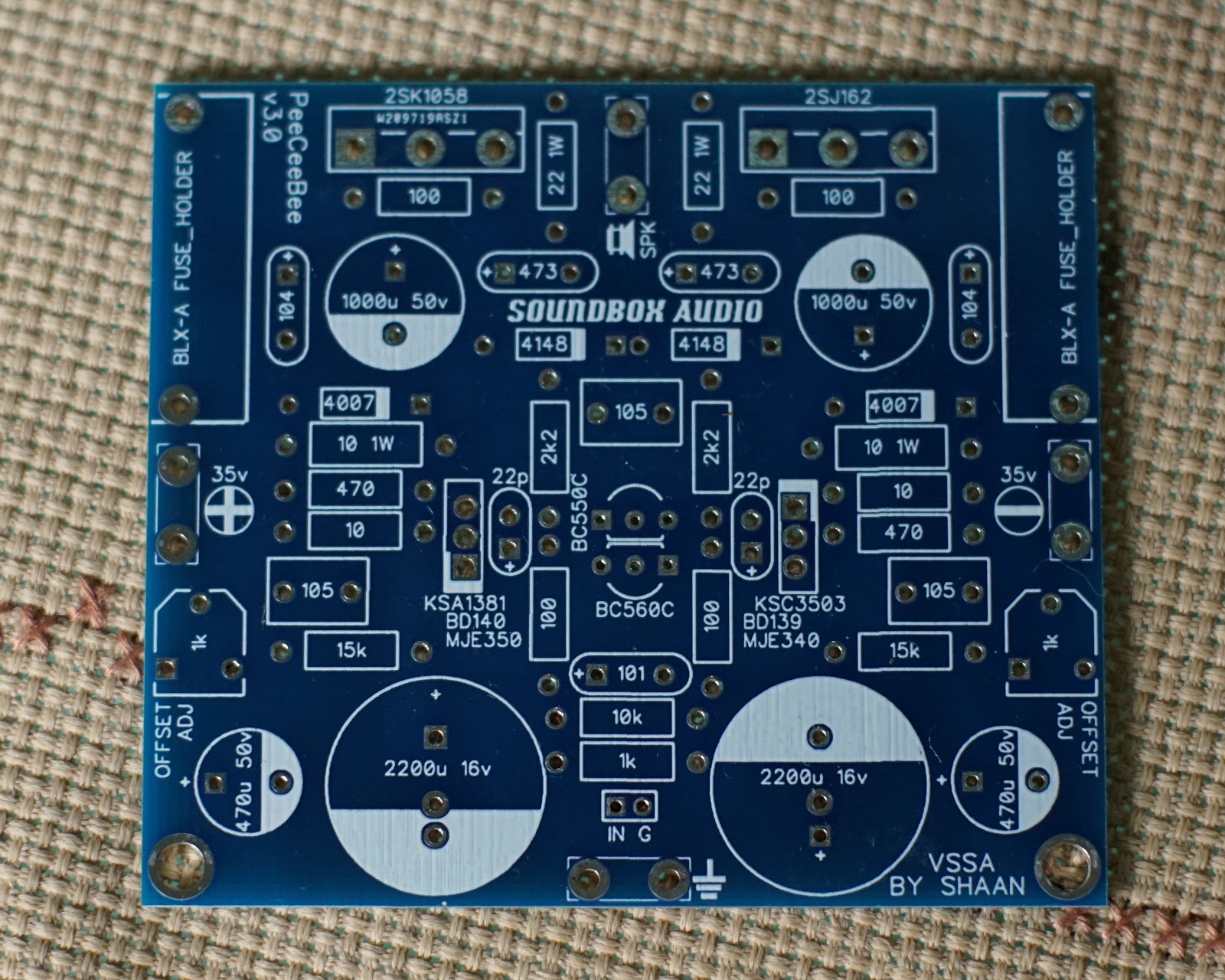

| PCB versi final, jika hasilnya bagus akan saya produksi banyak |
Semua resistor menggunakan metal film 1% 1/4 watt, kecuali yang diberi tanda pada PCB. Transistor input, yaitu BC550C dan BC560C sebaiknya di-match hFE-nya dan ditempel badannya satu sama lain agar DC offset tetap minimal. Transistor VAS, yaitu BD139/140 harus diberi pendingin kecil. Elco 2200uF 16v sebaiknya gunakan yang low ESR atau elco audiograde.
Parts yang saya gunakan
 |
| Sebagian parts sudah terkumpul |
 |
| 2 pasang mosfet Hitachi 2SK1058 dan 2SJ162 |
 |
| Semua komponen terkumpul kecuali PCB Update 21 Februari 2019

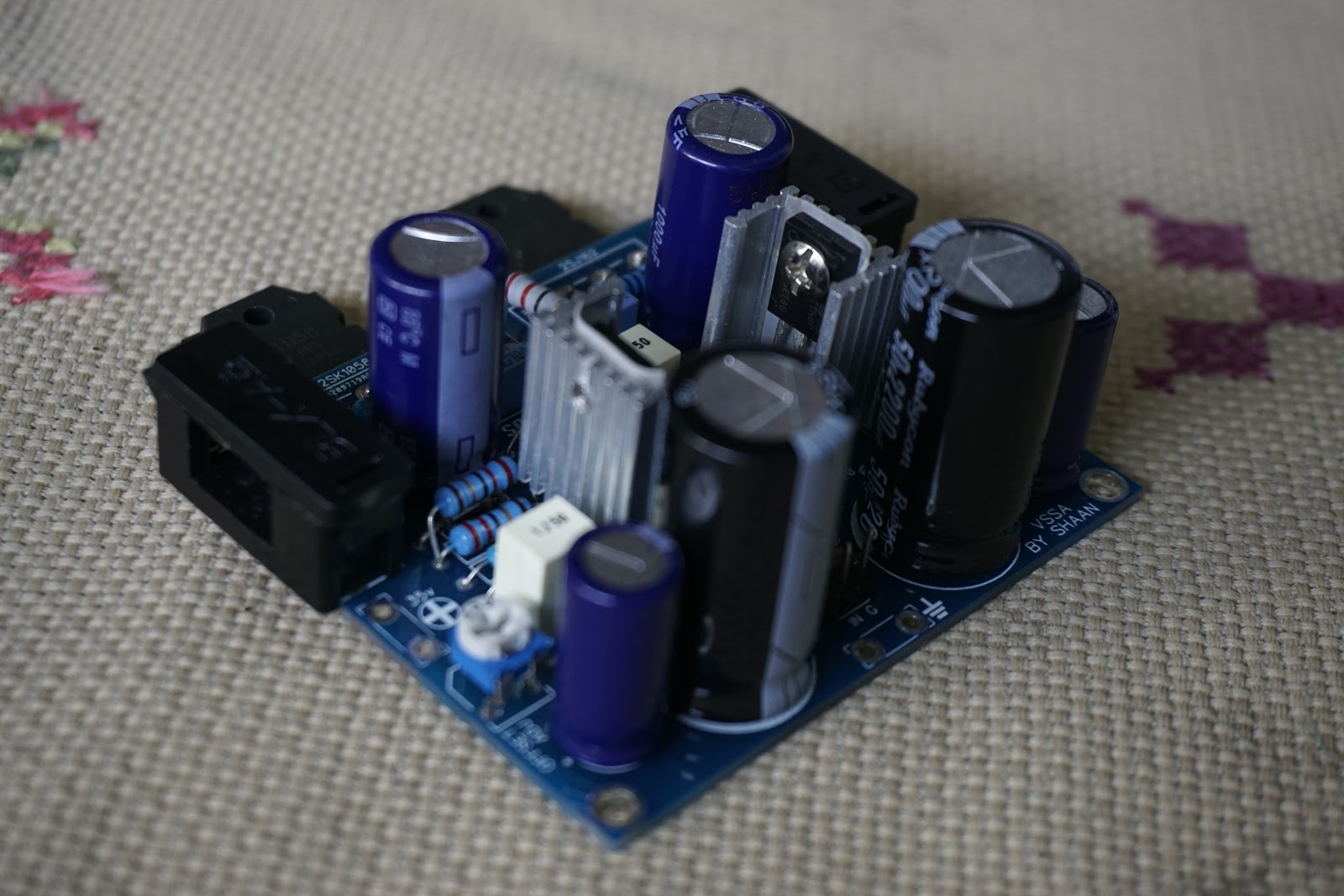

2 Channel stereo sudah dirakit dengan komponen sedanya.
|
Partlist:
Resistors: All Metal film taiwan (mixed 1/2 and 1/4w), except for input resistor, I use Dale 1k RN55 on both channel
Elcos: Panasonic M and rubycon 2200uF
Bypass caps: Wima MKS 100nF and generic MKM 1uF
Miller caps: 22pf ceramic NPO
Transistors: BC550C/BC560C original fairchild (matched hFE) and BD139/BD140 original ST
Mosfets: Original new old stock Hitachi LatFET
Referensi:
https://www.diyaudio.com/forums/vendor-s-bazaar/225747-vssa-lateral-mosfet-amplifier.html
https://www.diyaudio.com/forums/solid-state/231662-peeceebee.html
http://solfegio.com/forum/showthread.php?tid=11187
